儀器所屬分類：聽漏儀 => 電工類儀器儀表 => 電纜測試/識別儀 => 管線定位儀 => 管線探測儀 => 管道及防腐層檢測
俄羅斯泰克諾AC’TECHNO-AC’
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商

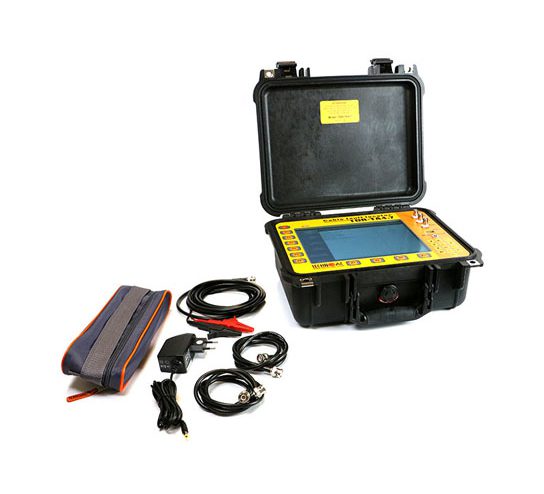

俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA4.7 產品簡介：
產品型號：TDR-TA4.7
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜線路故障定位儀
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA4.7產品概述：
TDR-TA4.7 適用于電力電纜線路的以下測量：
電纜長度測量和電纜完整性測試；
使用 TDR 方法測量到電纜阻抗異質性或低電阻故障的距離；
使用電弧反射法 (ARM) 與高壓脈沖發生器 (HVPG) 相結合，測量到高阻故障的距離；
使用脈沖電流法 (ICM) 或衰減法與高壓脈沖發生器 (HVPG) 相結合，測量到高阻故障的距離；
測量已知長度的線路的速度因子。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA4.7 產品特征：
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA4.7 產品參數：
| 規格和特性 | |
| 實施的測量方法 | TDR、ARM、ICM、衰減 |
| 展示 | 彩色?10.4" TFT 640 x 480?像素，LED?背光?400 cd/m2 |
| 測距范圍范圍范圍 | PF=1.500：1 m … 256 km |
| 脈沖寬度 | 10?納秒?… 100?微秒 |
| 脈沖幅度 | 18 V、86 V（開路時） |
| 距離測量相對誤差 | 0.01% … 0.2%（取決于子范圍） |
| 距離測量*對誤差 | 0.125 m（子范圍?<= 1 km）… 32 m（子范圍?256 km） |
| 有效采樣率 | 800兆赫 |
| 輸入阻抗 | 75?歐姆（固定） |
| 衰減重疊 | 73?分貝 |
| 異步噪聲抑制 | 平均?1 … 64?次 |
| 傳播因子(PF)范圍 | PF=1.000 … 3.000 |
| 同步臂 | 外部?(TRIG)，內部（延遲?0 …50 ms，步長?0.2 ms） |
| 同步ICM，DECAY | 閾值電平（-165 V … +165 V，步進?2 V） |
| 非易失性內部存儲器 | 300?個波形，500?個?PF?值 |
| 數據交換 | 通過?USB?閃存 |
| 文件類型 | 波形（*.tdr，高達?8000?像素），屏幕截圖（*.jpg） |
| 用戶界面語言 | 俄語/英語/您的語言（應要求提供） |
| 連接器 | TDR (BNC)、TRIG (BNC)、WAVE (BNC)、USB-A |
| 力量 | AC 12 V，內置鋰離子電池?(7,2 ± 0,7)V 7,0A |
| 電池持續運行 | 至少?6?小時。通過交流適配器連續運行不受限制 |
| 外形尺寸 | 363?毫米?* 295?毫米?* 170?毫米 |
| 重量 | 3.7公斤 |
| 工作環境 | 工作溫度范圍為?-20?至?40 °C； |
| 相對濕度?98%，25°C； | |
| 運輸和儲存條件為?-50?至?50 °C。 | |
TDR-TA4.7, TECHNO-AC, 俄羅斯泰克諾AC, 泰克諾AC, 電纜故障定位儀
 |
|
