美國Orange Research 1201/1203/1303活塞式差壓表/開關

美國Orange Research

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品簡介：
產品型號：1201/1203/1303
產品品牌：美國Orange Research
產品類別：壓差計
產品備注：差壓表/開關

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品概述：
活塞型差壓儀表廣泛應用于液體的測量中。其尤其適合于高低壓間輸入密封要求不是很好的情況下。當介質為空氣或氣體時，或者輸入有零漂的情況下，應選擇隔膜型。開關。其特點是可測量高線壓。
1203和1303系列表開關帶一個或兩個單刀單擲或單刀雙擲開關也可以NEMA-4外殼并帶一個雙刀雙擲繼電器。1201表-開關也可以帶一個單刀單擲或單刀雙擲的外部安裝開關。標準的密封材質是丁納橡膠-N，其它的材質也可以選擇。標準的端口為1/4嵌入式NPT；其它的端口類型也可以選擇。精度為量程的±2%
活塞和磁鐵組裝起來其作用相當于一個差壓傳感器。任何作用在活塞-磁鐵上的壓力變化都將引起磁鐵移動，移動距離與壓力變化成正比。指針磁鐵將會跟隨活塞-磁鐵旋轉并在表盤上指示差壓。在控制系統的應用中，活塞-磁鐵的運動也會引起開關的運動?；钊诖蚰タ字羞\動并配有聚四氟乙烯塑料密封件來防止高低壓間的液體移動。可調彈簧可以將指針設置到零點并且決定量程。

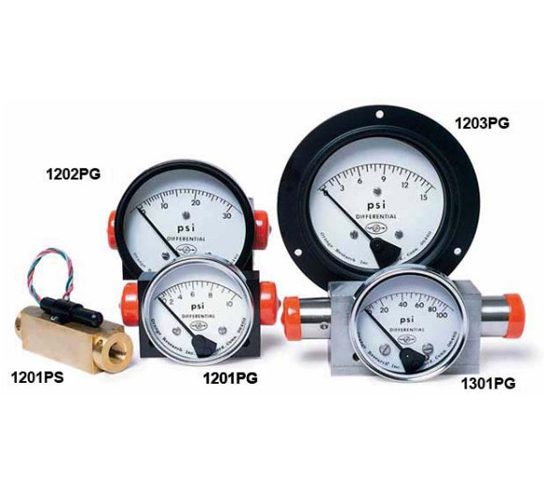

1201系列：基本類型，主體和濕材可以是氧化鋁，316不銹鋼或者銅。可以測量的線性壓力高達3000psig?？蛇x的PVC主體可達100 psig。其開關模型是帶有一個單刀單擲或單刀雙擲開關。
1202系列：與1201的很多特點相同，1202可以測量的線壓高達5000 psig。
1203系列：其設計防水防油防塵，NEMA-4開關外殼帶有1/2NPT的電子管?？商峁┮粋€或兩個單刀單擲或一個單刀雙擲
1301系列：其可測量高差壓，表的主體可以是陽極氧化鋁或316不銹鋼。
1303系列：與1301相同,其設計也防水防油防塵，NEMA-4開關外殼帶有1/2NPT的電子管。可提供一個或兩個單刀單擲或一個單刀雙擲開關。

美國Orange Research 1201/1203/1303活塞式差壓表/開關產品參數：

型號	類型	差壓可選擇范圍	最大線壓
1201PG	表	0~5—0~100psid	3000
1201PS	開關	0~5—0~100psid	3000
1201PGS	表—開關	0~5—0~100psid	3000
1202PG	表	0~5—0~100psid	5000
1203PS	開關	0~5—0~100psid	5000
1203PGS	表—開關	0~5—0~100psid	5000
1301PG	表	0~125—0~1000psid	5000
1303PG	開關	0~125—0~1000psid	5000
1303PGS	表—開關	0~125—0~1000psid	5000

選型舉例:1201PGS-1A-2.5L-A-0-50psid-2V

類型：1201PG 1201PS 1201PGS 1202PG 1203PS 1203PGS 1303PG 1303PGS
（1/4NPT）端口：
1—在線式(標準)
4—背面(n/a 1203, 1303)
3—底部(n/a 1203, 1303)
3.主體材料
A——陽極氧化鋁
C——316不銹鋼
D——PVC(最大線壓100psi)
E——銅
4．表盤直徑（只適合PG和PGS類型）
2.5” 3.5 ” 4.5 ” 6.0”
5．表盤類型（只適合PG和PGS類型)
B——機械(n/a2.5”)—標準選項
F——打孔的法蘭
C——卡箍(只適合1201和1301)
6．開關類型（表或表-開關）
A—SPST N.O(A-A——兩個開關)
B—SPSTN .C(B-B——兩個開關)
C—SPDT(C-C——兩個開關)
R2—繼電器(標準:115VAC線圈)
7.量程（PG和, PGS）從下表中找
8.選項
1—1/2NPT端口
2—塑料鏡頭
3—表盤填充液
4—follower指針
5—磁鐵和彈簧有聚四氟乙烯涂層
O形圈密封（可選）
B=Buna（丁納橡膠）
E=EPDM（三元乙丙橡膠）
F=Fluorosilicone（氟硅氧烷）
V=Viton
