德國德爾DUERR NDT CR射線數碼成像板掃描系統產品介紹：
產品型號：HD-CR系列
產品品牌：德國德爾DUERR NDT
產品類別：掃描系統
產品備注：射線數碼成像板掃描系統
德國德爾DUERR NDT CR射線數碼成像板掃描系統產品概述：
提供了傳統的X射線膠片的數字替代物，實際的應用上，是節省了…底片、洗片機、化學液體、暗房、觀片燈，只要一臺計算機，配合圖像軟件，通過簡易的步驟就能夠取得高分辨率的圖像，而且也大大的減少了成像時間，形成了巨大的優勢，也是近期NDT無損檢測行業的重點產品之一。
UERR?NDT?CR技術及認可

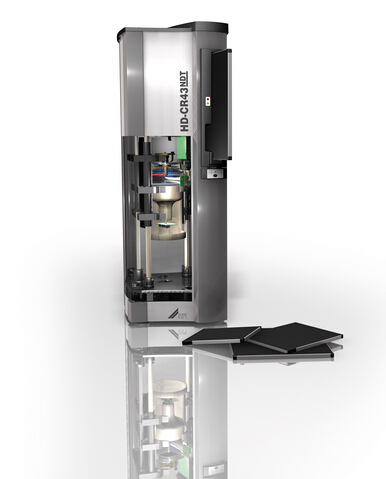

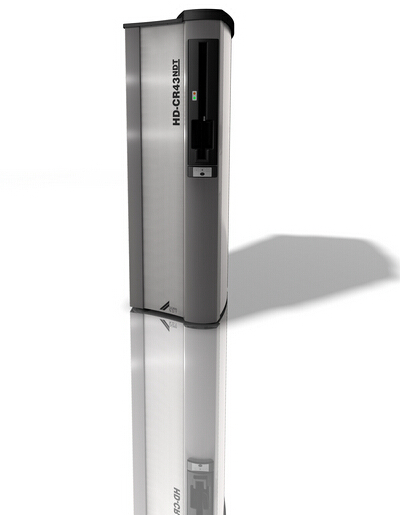

是世界上第一家發展12.5μm激光點掃描器的公司，與相應的高分辨率的熒光物質存貯器成像板，它符合EN?14784和ASTM?2446的所有嚴格的要求，高分辨率成像板和HD-CR裝置結合達到唯一一家CR制造廠可達到的40μm空間分辨率，覆蓋DUERR?NDT公司的兩個型號，包括HD-CR35及HD-CR43。
DUERR?NDT公司也獲得德國有名的BAM證書，也符合ISO?9001、EN和ASTM標準。
CR技術由3個步驟組成
*成像板（IP板）通過X射線或γ射線曝光，曝光引起IP板里的含磷層存貯X射線圖象；
* 在數碼成像板掃描儀上閱讀，期間，聚焦激光束引發存貯的X射線圖象數據以可視光的形態釋放；
發射出的光可采集，通過光電倍增管，轉換成數字化的電信號，最后以數字圖象顯示在聯機計算機的監視器上；同時，在設備內部的擦除器可直接清除IP板的殘留數據，這樣就準備好可以進行下次的曝光。
優點﹕
*數碼膠片可多次重復使用
*不需進行傳統的藥水洗片，如顯影、定影等步驟，也不需暗室，大大降底材料及人工成本
*不間斷地自動進行掃描多張數碼膠片，可自動保存圖像
*能進行圖像處理，如加上編號、缺陷說明等等…
*全自動計算機判別缺陷功能，包括缺陷大小、相對檢測標準的級別等強大的軟件功能
*可提供不同尺寸的高柔軟性數碼膠片（HD-CR35及CR35）
*數碼圖像可永久保存，可省卻儲存傳統底片的空間及其房間的特殊環保條件
德國德爾DUERR NDT CR射線數碼成像板掃描系統產品技術參數：
| 技術數據 | 數碼成像板掃描儀 | HD-CR?35
NDT |
CR?35
NDT |
HD-CR?43
NDT |
CR?43
NDT |
| BSR
（空間分辨率） |
取決于成像板
（通過BAM鑒定） |
40μm | 100μm | 40μm | 100μm |
| 激光 | 焦點在成像板表面 | 12.5, 25, 50μm | 50μm | 12.5 μm | 50 μm |
| 尺寸 | （高×寬×深）cm | 40×37×47cm | 40×37×47cm | 113×41×46cm | 113×41×46cm |
| 重量 | 不包括運輸箱 | 17.5kg | 17.5kg | 56kg | 56kg |
| 電源 | 100-240V?/?50-60Hz | 140W | 140W | 250W | 250W |
| 灰度分辨率 | 16位，65.536灰度級 | ● | ● | ● | ● |
| 最大成像板尺寸 | 35cm寬，長度不限 | ● | ● | ● | ● |
| 存貯溫度 | -20℃?到60℃ | ● | ● | ● | ● |
| 工作溫度 | 10℃?–?35℃ | ● | ● | ● | ● |
| 噪聲水平 | <?49dB(A) | <?49dB(A) | <?39dB(A) | <?39dB(A) | |
| PC連接 | 連接方式 | USB?2.0 | USB?2.0 | 太網（TCP-IP協議） | 太網（TCP-IP協議） |
| 激光等級 | I（EN60825.1） | ● | ● | ● | ● |
| 軟件 | DURR?NDT?D-Tect | ● | ● | ● | ● |

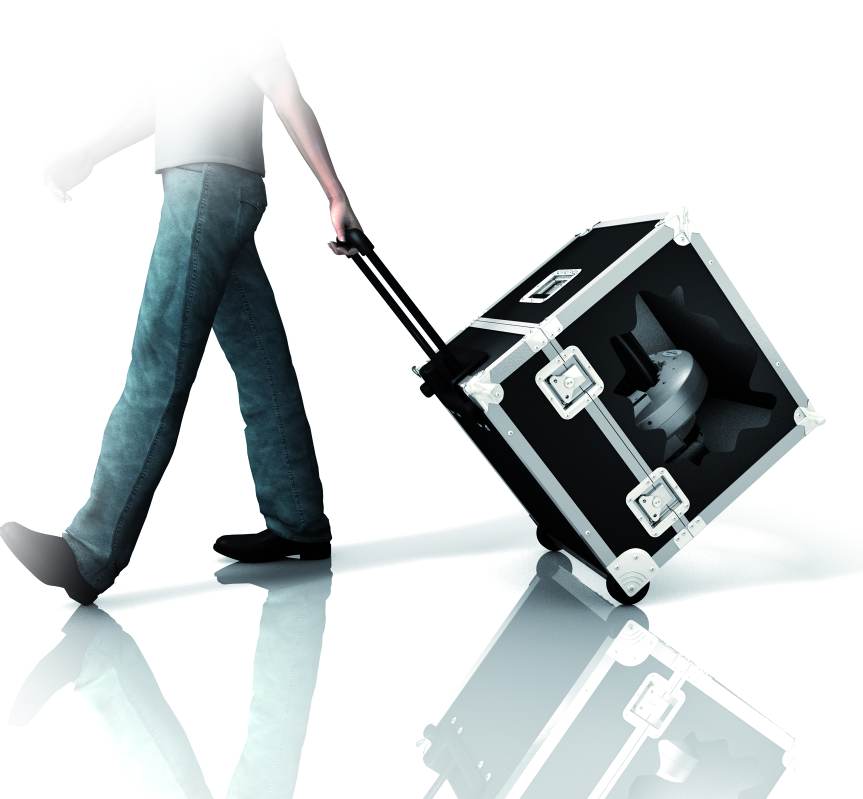

| 附件 | 運輸箱、電池可選、成象板等 | ● | ● | ● | ● |
德國德爾DUERR NDT CR射線數碼成像板掃描系統產品應用：
D-TECT?圖像處理系統
由DUERR公司自行開發，適應用戶的需求而不斷的完善，使用快捷方便，功能全面，現已成為非常成熟的軟件。

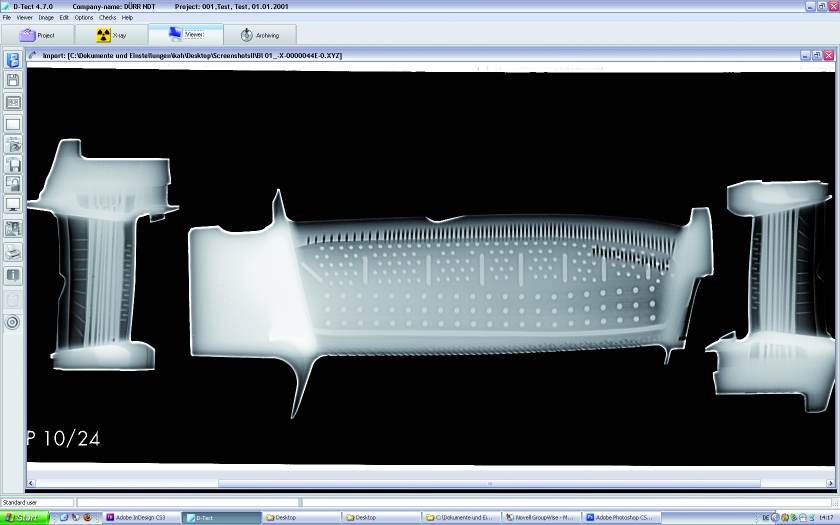

動態范圍極廣
在厚度差異較大及復雜的鑄件，能夠在一次的曝光后，通過軟件的處理，清楚分辨出缺陷分別在較薄及較厚的位置，能節省多次曝光的時間。

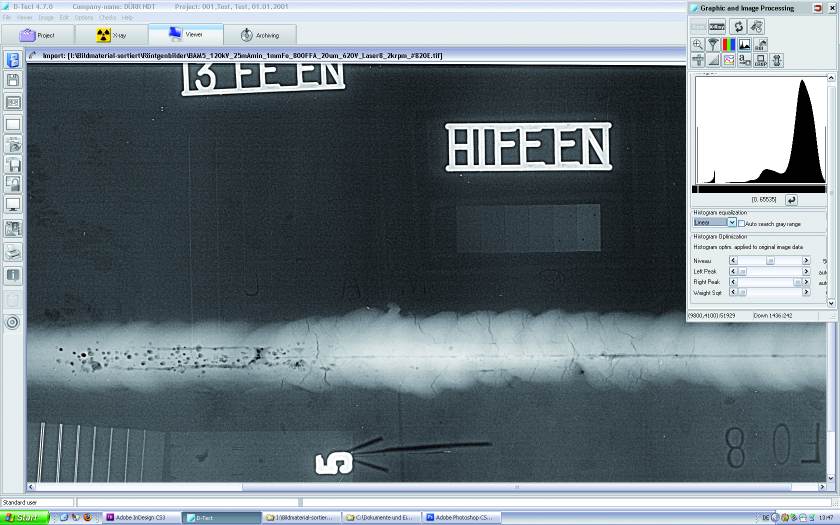

直方圖均值化
在直方圖里灰度值的均值化可同時對不同密度材料進行光學評估。

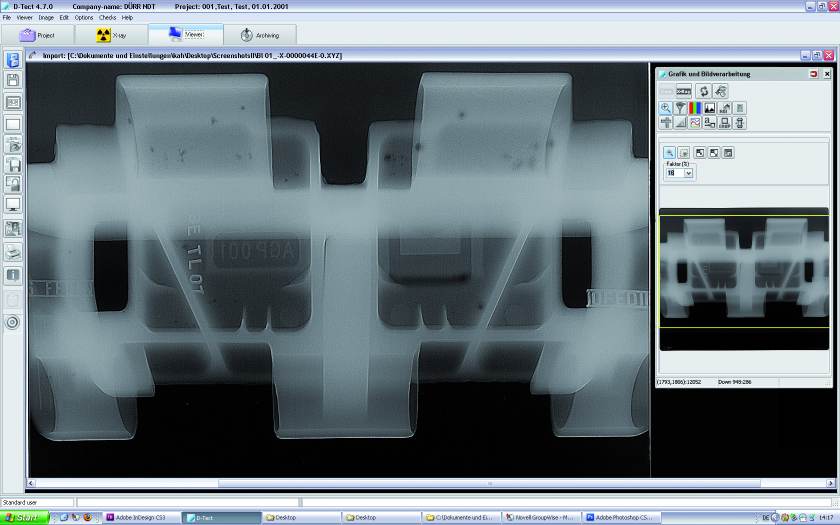

高對比度濾波器
濾波器允許最優化圖像對比率。
原始數據會無變化的保留。
精細結構濾波器
精細結構濾波器對焊縫檢測十分有利。小的缺陷容易被放大，對比變成最優化。原始圖像數據被保存。
手動測量
內部雜質或裂紋的尺寸可通過使用手動工具確定。

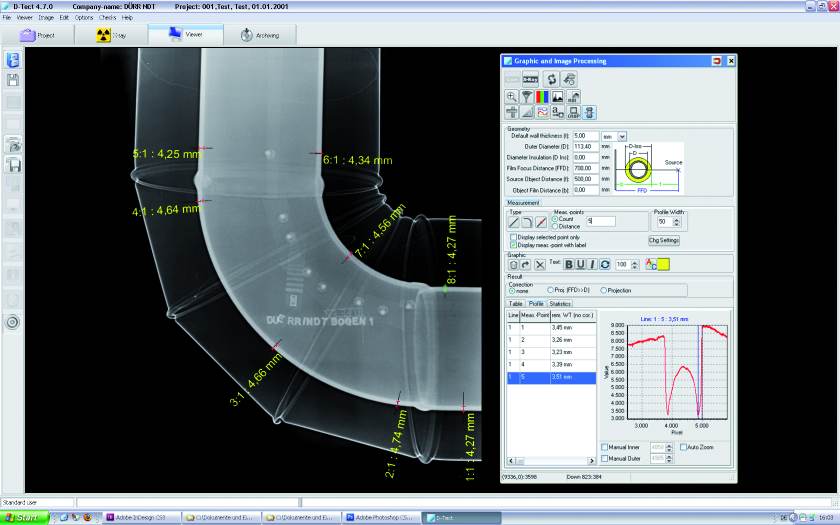

自動壁厚測量
由于可使用任意選擇的測量工具測量壁厚，確定壁厚就變得非常簡單和快速。
不管是手動校準數據的輸入還是曝光參數已經記錄，測量工具都能兼顧到，都可作為X射線照相技術的要求。
 |
|
