日本共立

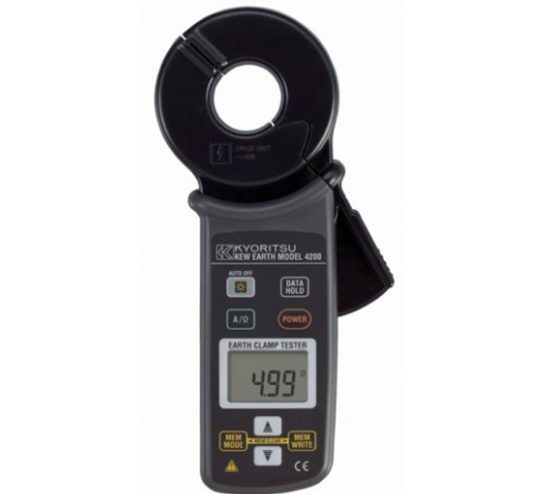

日本共立 MODEL 4200接地電阻測試儀 產品介紹：
產品型號：MODEL 4200
產品品牌：日本共立
產品類別：接地電阻測試儀
產品備注：接地電阻測試儀
日本共立 MODEL 4200接地電阻測試儀 產品簡介：
?本儀器是適用于多種接地方式的接地電阻測試儀
?只需夾住接地線即可測量接地電阻
?同時具備測試低于30A漏電流的交流電流功能
?不能測試單*接地極的接地電阻
?僅適用于多點，共同可構成回路的接地體
?無需輔助接地樁，只需一鉗便可測試接地電阻
?測試接地電阻0.01～1200Ω
?可測量接地的漏電電流1mA～30.0A
?為確保精確度，采用內部微處理器技術和特殊鉗頭工藝
?為保證測試方法正確或測試現場可靠，LED將顯示 “JAW OPEN”、”NOISE”等符號
?可記錄99組數據
?數據保持功能
?大顯示屏和背光顯示
?電量顯示和自動關機功能
?設計符合國際安全規格IEC61010-1 CAT.IV 300V、CAT.III 600V
日本共立 MODEL 4200接地電阻測試儀 產品特點：
?干擾檢測功能：接地電阻測試中檢測對測試有影響的電流并顯示在LCD上
?真有效值表示：交流電流測試中顯示變形波的真有效值（True RMS）
?自動關機功能：避免忘記關閉電源節約電池壽命的功能
?數據保持功能：將測量數據保留在顯示屏上的功能
?蜂鳴功能：若測試結果在10Ω以下，蜂鳴器鳴叫
?背光功能：在昏暗處及夜間作業中非常便利的背光功能
?存儲功能：能夠保存、顯示測試結果
?安全規格為標準的安全設計：IEC61010-1：2001（CAT. 300V 污染度2），IEC61010-2-032：2002
?雙重絕緣或強化絕緣的安全構造
日本共立 MODEL 4200接地電阻測試儀 相關參數：
| 量程 | 分辨率 | 測定范圍 | 精度 | |
| 接地電阻 自動量程 |
20Ω | 0.01Ω | 0.00~20.99Ω | ±1.5%±0.05Ω |
| 200Ω | 0.1Ω | 16.0~99.9Ω | ±2%±0.5Ω | |
| 100~209.9Ω | ±3%±2Ω | |||
| 1200Ω | 1Ω | 160~399Ω | ±5%±5Ω | |
| 400~599Ω | ±10%±10Ω | |||
| 1200Ω | 10Ω | 600~1200Ω | — | |
| 交流電流 (50Hz/60Hz)自動量程 |
100mA | 0.1mA | 0.0~104.9mA | ±2%±0.7mA |
| 1000mA | 1mA | 80~1049mA | ±2% | |
| 10A | 0.01A | 0.80~10.49A | ||
| 30A | 0.1A | 8.0~31.5A | ||
| 操作系統 | 接地電阻功能：額定電壓輸入，電流檢測（頻率約2400Hz）雙重集成 | |||
| AC電流功能：逐次比較方式 | ||||
| 超量程顯示 | 輸入超過測試量程時顯示“OL” | |||
| 響應時間 | 約7秒（接地電阻）?約2秒（AC電流） | |||
| 采率 | 約1次/秒 | |||
| 測試時間 | 約12小時（使用R6P電池）?約24小時（使用LR6堿性電池） | |||
| 電流消耗 | 約50mA（100mA） | |||
| 使用電池 | DC6V：R6P（AA錳電池）×4或LR6（AA堿性電池）×4 | |||
| 自動關機 | 最后操作完成后約10分鐘自動關機 | |||
| 安全規格 | IEC61010-1?CAT.IV?300V?污染度2 | |||
| 耐電壓 | AC5320V/5秒?鉗口密合部與外箱間（鉗口除外） | |||
| 導體直徑 | 約φ32mm | |||
| 外形尺寸 | 246(L)×120(W)×54(D)mm | |||
| 重量 | 約?780g(含電池) | |||
| 附件 | 9128(攜帶箱)?????LR6P×4??使用說明書,8304（工作確認電阻） | |||
 |
|
